POCKETMIG 205 SYNERGIC Silver Back, 200A, 230V (MIG, MIG SYNERGIC, MMA, TIG DC, GAS, NO GAS, SUDO BRAZARE CUSI3) - iWeld

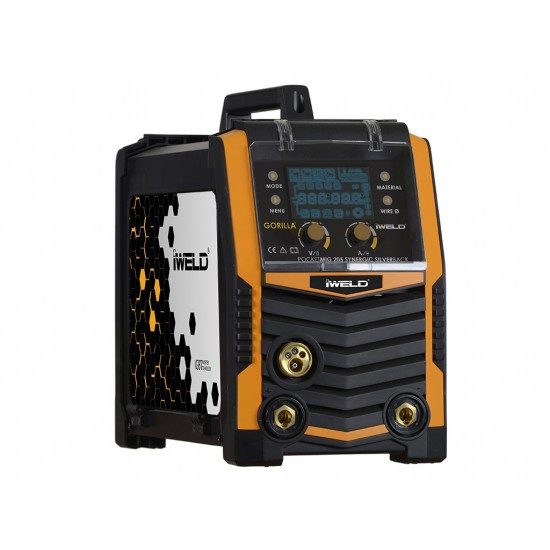

IWELD POCKETMIG 205 Synergic Silver Black aparat de sudura semi-profesional, 200A, 230V, otel, inox si aluminiu, synergic cu accesorii incluse.

IWELD Pocketmig 205 Synergic Silver Black este un aparat de sudura multiproces MIG-MAG / MMA / Lift TIG, monofazat, cu microprocesor pentru controlul parametrilor, conceput in special pentru industria reparatiilor auto. Este recomandat pentru sudura in mediu protector a otelului, inoxului si a aluminiului, fiind echipat cu un IGBT puternic, pentru performante si suduri excelente.

Ciclul de sudure este de 180 de amperi la 60% / 40 grade C si de 132 de amperi la 100%, facandu-l ideal pentru lucrari in service-uri auto, mentenanta, lucrari de santier si confectii metalice usoare.

Caracteristici:

• Sudeaza MIG MAG cu gaz CO2, Corgon sau Argon otel, inox si aluminiu si " No GAS" fara gaz, cu sarma flux - otel, pentru situatiile in care mediul protector nu este disponibil sau va aflati intr-un mediu in care vantul bate prea tare.
• MMA cu electrozi inveliti: rutilici si bazici.
• Lift TIG cu amorsarea arcului prin atingerea materialului pentru otel si inox, utilizand Argon pur si fiind necesara achizitionarea unui pistolet TIG SR26V.
• Functie "Synergic" pentru reglajul parametrilor de sudura in functie de grosimea sarmei, a gazului si a amperajului iar aparatul va regla viteza sarmei. Pe parcursul sudurii, operatorul poate intervenii in reglarea parametrilor de sudare.
• Functia "Manual" ofera operatorului libertatea de a-si regla toti parametrii conform dorintelor acestuia.
• Functia " 2T/4T" usureaza realizarea cordoanelor lungi, ne mai fiind nevoie de pastrarea butonului de pe pistolet apasat pentru realizarea arcului.
• Grosime sarmei utilizabile este de 0.6 / 0.8 / 1.0 / 1.2 mm
• Usor de intretinut, robust si fiabil.
• 2 ani de GARANTIE oferite de producator, indiferent de tipul clientului.
• Protectie termica.
• Protectie suprasarcina.
• Potrivit pentru sarma cu un diametru de maxim 200 mm ( 5kg ).

Domenii de utilizare: lucrari de confectii metalice usoare, reparatii auto, intretinere si montaj, putand fi utilizat atat in spatii inchise, cat si in exterior.

Pachetul contine:

Pistolet 150A 4m
Cleste de masa 200A cu cablu de 3m
Cleste portelectrod 200A cu cablu de 3m
Furtun de gaz 2m

Manua utilizare

Descrieri ale tabloului de comandă

1 MIG SYNERGIC mode
2 MIG mode
3 Lift-TIG mode
4 MMA mode
5 Post Gas Function
6 2T/4T Function
7 Gas suggestion
8 Welding material choose
9 MMA welding rod diameter
10 MIG wire diameter choose
11 Welding animation
12 Over-heat protection
13 ARC FORCE Function
14 Hot start Function
15 Anti-Stick Function
16 VRD Function
17 Current/wire feeding speed
18 Voltage
19 Burn Back Function
20 Inductance Function
21 Wire feeding Function

1. Mod de sudare

Apăsaţi butonul pentru a selecta modul de sudare.

- Mod manual MIG / MAG, FCAW, CuSi

- Modul sinergic MIG / MAG

- sudarea MMA

- Sudarea cu TIG cu aprindere cu arc de contact

2.Tip de gaz

Apăsaţi butonul pentru a selecta tipul de gaz

- CO2 - MIG / MAG

- Ar 80% + CO2 20% gaz mixt

- fără gaz - sudură FCAW - numai pentru sârmă de sudură Flux Cored

- CuSi - 100% gaz de protecţie argon şi cablu de sudură Silicon Bronze pentru brazare MIG

3.Diametru sârmă

Apăsaţi butonul pentru a selecta diametrul firului de sudură.

4.Wire inching

Apăsaţi butonul pentru a alimenta firul de sudură

5.Meniul

Apăsaţi pentru a accesa meniul şi pentru a regla parametrii următori:

MIG: Inductanţă, Mod de operare

- 2T / 4T, Hot Start, Viteză de aprindere

Timp de ardere înapoi MMA: VRD, Arc Force, Hot Start, Anti Stick

6.Buton de reglare

Rotiţi butonul pentru a regla parametrii de sudare selectaţi

7.Selecţare volt / amper

Apăsaţi butonul pentru a regla parametrii următori MIG: tensiunea de sudare, viteza de alimentare a sârmei (SPd) Synergic: curent de sudare, Arc Lungime (corecţie de tensiune) MMA şi TIG: curent de sudare

8.Afişaj curent

Afişaţi curentul de sudură şi valoarea altor parametri.

9.Afişaj tensiune

Afişaţi tensiunea de sudură şi numele scurtat al elementelor de meniu

Racordarea la reţea

1. Fiecare aparat dispune propriul conductor de alimentare de la reţea. Acesta se va racorda la reţeaua de alimentare electrică cu împământare, prin intermediul unei prize corespunzătoare.

2. Conductorul de alimentare se va racorda la priza de reţea corespunzătoare!

3. Se va verifica folosind un multimetru dacă tensiunea este în domeniul corespunzător de valori.

4. Dacă produsul care urmează a fi sudat este foarte departe de generator (50/100 mt.), Extensia utilizată trebuie să fi e corect dimensionată pentru a evita căderile de tensiune.

Notă: Vă rugăm să instalaţi aparatul strict conform etapelor următoare.

Dezactivaţi întrerupătorul general înainte de operarea oricărei conectări electrice.

Clasa de protecţie a acestui aparat este IP21S, aşadar evitaţi utilizarea ei în ploaie.

Metodă de instalare MMA

1. Pentru acest aparat de sudură este disponibil un cablu primar de alimentare electrică. Conectati cablul de alimentare electrică la puterea de intrare nominală.

2. Cablul primar trebuie să fie conectat bine la priza corectă pentru a evita oxidarea.

3. Cu ajutorul unui multimetru, asiguraţi-vă că tensiunea variază în intervalul acceptabil.

4. Introduceţi fişa cablului cu portelectrodul în priza „+” de pe panoul din faţă al aparatului de sudură şi strângeţi rotind în sensul acelor de ceasornic.

5. Introduceţi fişa cablului cu clema de lucru în priza „-” de pe panoul din faţă al aparatului de sudură strângeţi în sensul acelor de ceasornic.

6., Este nevoie de legarea la pământ pentru protecţie.

Etapele operării la regimul de lucru MMA cu electrod acoperit

1. După instalare conform metodei de mai sus şi având întrerupătorul general activ, se porneşte aparatul, afişajul se aprinde şi ventilatorul funcţionează.

2. Selectaţi modul de sudare de la panoul frontal la „MMA” şi setaţi curentul de sudură în funcţie de procesul de sudură.

3. Respectaţi polaritatea la conectare. Pot apărea fenomene ca arc instabil, stropire (împroşcare) excesivă şi aderenţa (lipirea) electrodului în cazul selectării polarităţii incorecte. Pentru a rezolva această problemă, înlocuiţi conexiunea cu fişă rapidă.

4. Selectaţi un cablu cu secţiune transversală mai mare pentru a reduce căderea de tensiune în cazul în care cablurile secundare (cablul de sudură şi cablul de legare la pământ) sunt lungi.

5. Reglaţi curentul de sudură în funcţie de tipul şi dimensiunea electrodului, fixaţi electrodul şi efectuaţi sudarea cu arc în scurt-circuit.

Racordarea conductoarelor de ieşire în cazul regimului de lucru MIG

1. Băgaţi arzătorul de sudură în priza de ieşire de pe panoul frontal şi strângeţi. Filetaţi manual sârma în arzător.

2. La sudarea sârmei solide, introduceţi fişa cablului de legare la pământ în priza negativă „-” de pe panoul din faţă şi strângeţi în sensul acelor de ceasornic. Conectaţi mecanismul de avans al sârmei la terminalul „+” de pe panoul din mijloc şi strângeţi,

3. La sudarea sârmei din material fondant, introduceţi fişa cablului de legare la pământ în priza negativă „+” de pe panoul frontal şi strângeţi în sensul acelor de ceasornic. Conectaţi mecanismul de avans al sârmei la terminalul „-” de pe panoul din mijloc şi strângeţi.

4. Fixaţi bobina de sârmă de sudură la axa rack de pe mecanismul de avans al sârmei; asiguraţi-vă că orificiul roţii de avans al sârmei se potriveşte cu bolţul de pe axa rack şi diametrul sârmei de sudură. Desfaceţi şurubul de pe roata de apăsare a sârmei şi faceţi sârma în mănuşa roţii de avans al sârmei, apăsaţi strâns sârma, dar nu foarte strâns, apoi băgaţi sârma în arzător. Apăsaţi butonul de „avans sârmă” pentru a avansa sârma de la sudare la arzător.

5. Conectaţi strâns furtunul de gaz, care vine din spatele aparatului la ajutajul din cupru al buteliei de gaz.

Etapele de operare în cazul regimului de lucru MIG

1. După instalare conform metodei de mai sus şi după activarea întrerupătorului general, aparatul este activat, afişajul se aprinde şi ventilatorul funcţionează.

2. Selectaţi modul de sudură de pe panoul frontal la „Manual” şi reglaţi tensiunea de sudură şi viteza de avans al sârmei în funcţie de necesităţile practice pentru a obţine tensiunea şi curentul de sudare dorite. Sau selectaţi modul „Sinergic” atunci când setarea este efectuată automat de aparat.

3. Apăsaţi întrerupătorul pentru arzătorul de sudură şi se poate face sudarea.

4. La 1s după oprirea arcului, întrerupeţi gazul.

Lipire tare (brazare) CuSi (bronz cu siliciu) MIG

Lipirea tare MIG utilizează aceleaşi metode de instalare şi operare ca la modul de sudare MIG. La configurarea aparatului pentru lipire MIG, există câteva componente-cheie care trebuie să fie corecte pentru a obţine cele mai bune rezultate posibile.

- Este vital ca gaz de protecţie 100% argon să fie folosit cu sârma de bronz cu siliciu.

- Cum sârma de bronz cu siliciu este mai moale decât oţelul, sunt recomandate role în „U”, dar şi rolele în „V” vor funcţiona.

- Polaritatea trebuie setată la DCEP.

- Se recomandă un canal de ghidare din Teflon, având în vedere că sârma din bronz cu siliciu este moale, dar va funcţiona şi un canal de ghidare din oţel.

Măsuri de precauţie

Spaţiul de lucru

1. Aparatul de sudare se va utiliza într-o încăpere fără praf, fără gaze corozive, fără materiale inflamabile, cu conţinut de umiditate de maxim 90%.

2. Se va evita sudarea în aer liber, cu excepţia cazurilor în care operaţiunea este efectuată ferit de razele solare, de ploaie, de căldură; temperatura spaţiului de lucru trebuie să fi e între -10oC şi +40oC.

3. Aparatul se va amplasa la cel puţin 30 cm de perete.

4. Sudarea se va realiza într-o încăpere bine aerisită.!

Cerinţe de securitate

Aparatul de sudare dispune de protecţie faţă de supratensiune / faţă de valori prea mari ale curentului / faţă de supra-încălzire.

Dacă survine orice eveniment menţionat anterior, aparatul se opreşte în mod automat.

Dar utilizarea în exces dăunează aparatului, astfel că este recomandat să respectaţi următoarele:

1. Ventilare. În timpul sudării aparatul este parcurs de curenţi mari, astfel că ventilarea naturală nu este suficientă pentru răcirea aparatului. Este necesar să se asigure răcirea corespunzătoare, astfel că distanţa dintre aparat şi orice obiect va fi de cel puţin 30 cm. Pentru funcţionarea corespunzătoare şi durata de viaţă a aparatului este necesară o ventilare bună.

2. Nu este permis ca valoarea intensităţii curentului de sudare să depăşească în mod permanent valoarea maximă permisă. Supra-sarcina de curent scurtează durata de viaţă a aparatului sau poate conduce la deteriorarea aparatului.

3. Este interzisă supratensiunea! Pentru respectarea valorilor tensiunii de alimentare, consultaţi tabelul de parametrii de funcţionare. Aparatul de sudare compensează în mod automat tensiunea de alimentare, ceea ce face posibilă aflarea tensiunii în domeniul indicat. Dacă tensiunea de intrare depăşeşte valoarea indicată, componentele aparatului se vor deteriora.

4. Aparatul este necesar să fie legat la pământ. În cazul în care aparatul funcţionează de la o reţea legată la pământ, standard, legarea la pământ a aparatului este asigurată în mod automat. Dacă aparatul este utilizat de la un generator de curent, în străinătate, sau de la o reţea de alimentare electrică necunoscută, este necesară legarea sa la masă prin punctul de împământare existent pe acesta, pentru evitarea unor eventuale electrocutări.

5. În timpul sudării poate apărea o întrerupere bruscă a funcţionării, atunci când apare o suprasarcină, sau dacă aparatul se supraîncălzeşte.

Într-o asemenea situaţie nu se va porni din nou aparatul, nu se va încerca imediat continuarea lucrului, dar nici nu se va decupla comutatorul principal, lăsând ventilatorul incorporat să răcească aparatul de sudare

Atenţie!

În cazul în care utilizaţi instalaţia de sudare pentru lucrări ce necesită curenţi mai mari, de exemplu pentru sarcini de sudare ce depăşesc în mod sistematic intensitatea curentului de 180 de Amperi, şi, ca atare, siguranţa de reţea de 15 Amperi, dozele şi prizele nu ar fi suficiente, creşteţi siguranţa de la reţea la 20, 25 sau chiar la 32 de Amperi! În acest caz se vor înlocui în mod corespunzător, atât dozele, cât şi prizele în unele monofazate de 32 de Amperi! Această lucrare se va efectua numai de către un specialist!

Întreţinerea

1. Înainte de orice operaţie de întreţinere sau de reparaţie, aparatul se va scoate de sub tensiune!

2. Se va verifica să fie corespunzătoare legarea la pământ.

3. Se va verifica să fie perfecte racordurile interioare de gaz şi de curent şi se vor regla, strânge dacă este necesar; dacă se observă oxidare pe anumite piese, se va îndepărta cu hârtie abrazivă, după care se va conecta din nou conductorul respectiv.

4. Feriţi-vă mâinile, părul, părţile de vestimentaţie largi de părţile aparatului aflate sub tensiune, de conductoare, de ventilator.

5. Îndepărtaţi în mod regulat praful de pe aparat cu aer comprimat curat şi uscat; unde fumul este prea mult iar aerul este poluat aparatul se va curăţa zilnic!

6. Presiunea din aparat va fi corespunzătoare, pentru a evita deteriorarea componentelor acestuia.

7. Dacă în aparat pătrunde apă, de exemplu cu ocazia unei ploi, aparatul se va usca în mod corespunzător şi se va verifica izolaţia sa! Sudarea se va continua numai dacă toate verificările au confirmate că totul este în ordine!

8. Dacă nu utilizaţi aparatul o perioadă îndelungată, depozitaţi-l în ambalajul original, într-un loc uscat.

ATENTIE!

• Nu trece la un alt mod în timpul sudării!

• Scoateţi din priză atunci când nu este în utilizare

• Butonul de alimentare asigură o întrerupere completă

• Consumabile de sudura, accesorii, trebuie sa fiie perfecte

• Numai personalul calificat trebuie să folosească echipamentul

Electrocutarea – poate cauza moartea!

• Echipamentul trebuie să fie împământat, conform standardului aplicat!

• Nu atingeţi niciodată piese electrizate sau bagheta de sudură electrică fără protecţie sau purtând mănuşi sau haine ude!

• Asiguraţi-vă că dumneavoastră şi piesa de prelucrat sunteţi izolaţi. Asiguraţi-vă că poziţia dumneavoastră de lucru este sigură.

Fumul – poate fi nociv sănătăţii dumneavoastră!!

• Ţineţi-vă capul la distanţă de fum.

Radiaţia arcului electric – Poate dăuna ochilor şi pielii dumneavoastră!

• Vă rugăm să purtaţi mască de sudură corespunzătoare, filtru şi îmbrăcăminte de protecţie pentru a vă proteja ochii şi corpul.

• Folosiţi o mască corespunzătoare sau o cortină pentru a feri privitorii de pericol.

Incendiul

• Scânteia de sudură poate cauza apariţia focului.

• Vă rugăm să vă asiguraţi că nu există substanţe inflamabile pe suprafaţa unde se execută lucrarea Zgomotul excesiv poate dăuna sănătăţii!

• Purtaţi întodeauna căşti de urechi sau alte echipamente pentru a vă proteja urechile.

Defecţiuni

• Vă rugăm să soluţionaţi problemele conform indicaţiilor 2 relevante din manual.

• Consultaţi persoane autorizate atunci când aveţi probleme.
